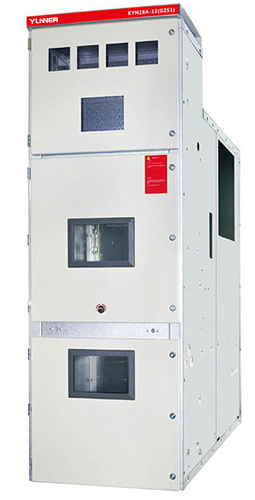

概述
开关柜按GB3906的要求进行设计。整体由柜体和可抽出部件(手车)组成,柜体结构采用敷铝锌板或镀锌板用螺栓栓接组 装而成,开关柜分隔为断路器室、母线室、电缆室和仪表室,所有金属构件均可靠接地,主回路系统的各隔室均有独立的压力释 放通道,在电缆室内可设置10×60mm的接地母线。
主要特点
2、可配用VS1-12(ZN63A)、VD4、ZN12、3AH、VB2及VEP真空断路器、VA7真空接触器等;
4、柜体可靠墙安装、柜前维护,减少占地面积;
6、电缆室空间充裕、可连接多根电缆;
8、材质可选用镀锌板或敷铝锌板制作;
10、接地开关可配电动操动机构,方便远方操控。
柜体尺寸
<table width="300" border="0" cellspacing="1" cellpadding="5" class="ke-zeroborder" style="margin:0px;padding:0px;font-size:12px;font-family:"color:#333333;background:#000000;">
高(mm) × | 宽(mm) × | 深(mm) |
2300 | 650 | 1500,1660 |
2300 |
800 |
1500,1660 |
2300 | 1200 | 1500,1660 |
